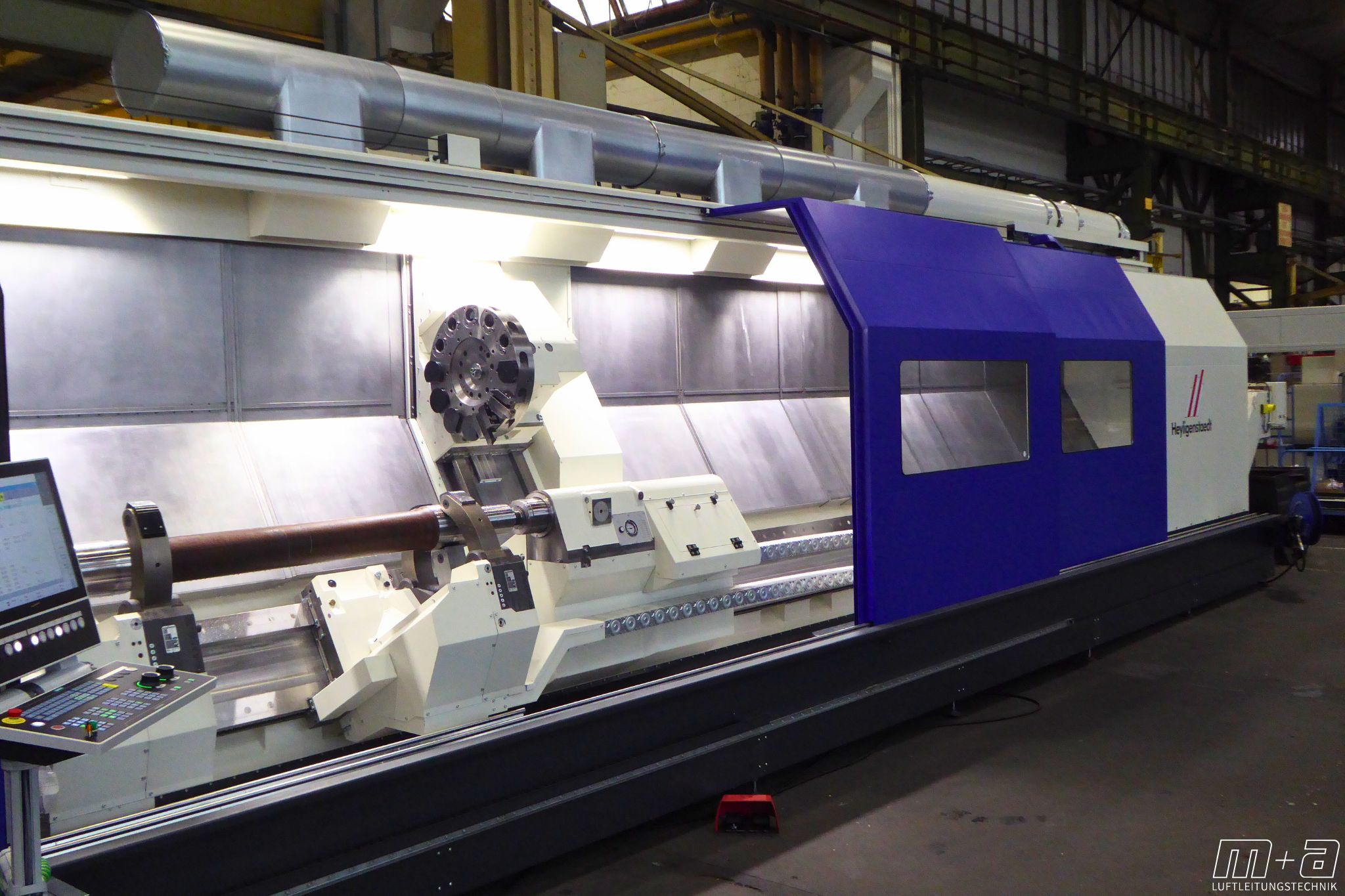

Für die CNC-Schrägbettdrehmaschine der Heynumat-Baureihe liefern wir maßgeschneiderte ovale Luftleitungen und Rundrohre für die integrierte Ölnebel- und Partikelabsaugung. Ziel der Lösung ist eine dauerhaft saubere Produktionsumgebung, der Schutz der Mitarbeitenden und eine zuverlässige Integration der Lufttechnik in das Maschinenkonzept.
Die Heyligenstaedt Werkzeugmaschinen GmbH in Gießen steht im Werkzeugmaschinenbau für robuste, langlebige Konstruktionen und hohe Fertigungsqualität. Entsprechend hoch waren die Anforderungen an das eingesetzte Luftleitungssystem: öldicht, vibrationssicher, strömungstechnisch optimiert und wartungsarm.

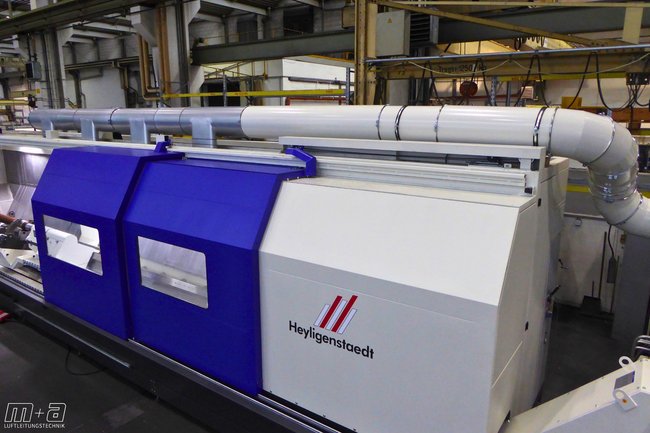

In der Zerspanung entstehen durch Kühlschmierstoffe kontinuierlich Ölnebel, Aerosole und feine Metallpartikel. Unsere Luftleitungen erfassen diese direkt im Maschinenraum der CNC-Drehmaschine und führen sie zu einem nachgeschalteten Filtersystem.
Die Rohre werden längsnahtgeschweißt, gefalzt und die Verbindungen mit Spannringen inklusive Dichtung ausgeführt. Dadurch entsteht eine dauerhaft öldichte Verbindung.

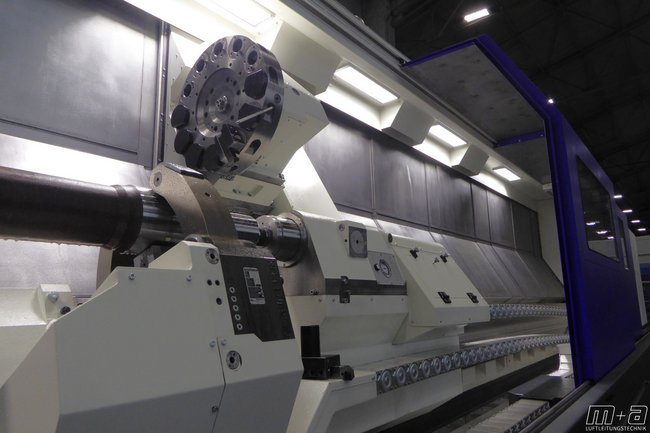

Gerade im Maschinenbau sind Einbauräume begrenzt. Deshalb werden Ovalrohre eingesetzt, um bei geringer Bauhöhe ausreichend Querschnitt für definierte Luftvolumenströme zu schaffen. Hinzu kommen Rundrohre dort zum Einsatz, wo sie strömungstechnisch sinnvoll und in das Maschinenkonzept integrierbar sind.
Diese Kombination ermöglicht eine bestmögliche Luftführung innerhalb der CNC-Schrägbettdrehmaschine bei gleichzeitig hoher Integrationsfähigkeit in die Maschinenkonstruktion.
Für Konstrukteure und Entwickler bietet das Luftleitungssystem an der Heynumat klare Vorteile:
Weitere Informationen zur Heynumat-Schrägbettdrehmaschine finden Sie hier.
