Ovalrohre bei Koenig & Bauer

Luftführung und Kabelkanal in innovativen Lackierlinien mit integrierter Trocknung

Für die modernen Lackiermaschinen von Koenig & Bauer MetalPrint GmbH liefert m+a seit mehreren Jahren individuell angepasste ovale Luftleitungen. Diese Komponenten spielen eine zentrale Rolle in der lufttechnischen Versorgung, in der Abluftführung sowie in der Kabelkanalführung innerhalb der Maschinenstruktur.

Koenig & Bauer MetalPrint GmbH baut komplette Produktionssysteme für die Metallverpackungsindustrie, insbesondere für die Bedruckung, Lackierung und Trocknung von Blechtafeln. Das Unternehmen setzt Maßstäbe in Bezug auf Energieeffizienz, Prozesssicherheit und Nachhaltigkeit. Dazu zählen die Maschinen der MetalCoat-Serie sowie kontinuierliche Trocknungsöfen mit integrierter Abluftreinigung (HighEcon). Diese Technologien stellen besonders hohe Anforderungen an die Luftführung. Sowohl im Hinblick auf Temperaturbeständigkeit, Explosionsschutz als auch auf Platzbedarf und Modularität.

Eingesetzte Lösungen

1. Ovale Luftleitungen – platzsparend, funktional, vielseitig

Unsere Ovalrohre werden in den Anlagen klassisch als Luftleitungen zur Luftführung genutzt – z. B. im Bereich der Abluftführung brennbarer Lösemittel. Durch die ovale Bauform lassen sich auch in engen Maschinenräumen große Querschnitte bei geringer Bauhöhe realisieren – ein entscheidender Vorteil unterhalb und hinter den Maschinengehäusen.

2. Zweifachfunktion: Kabelkanal und Luftführung

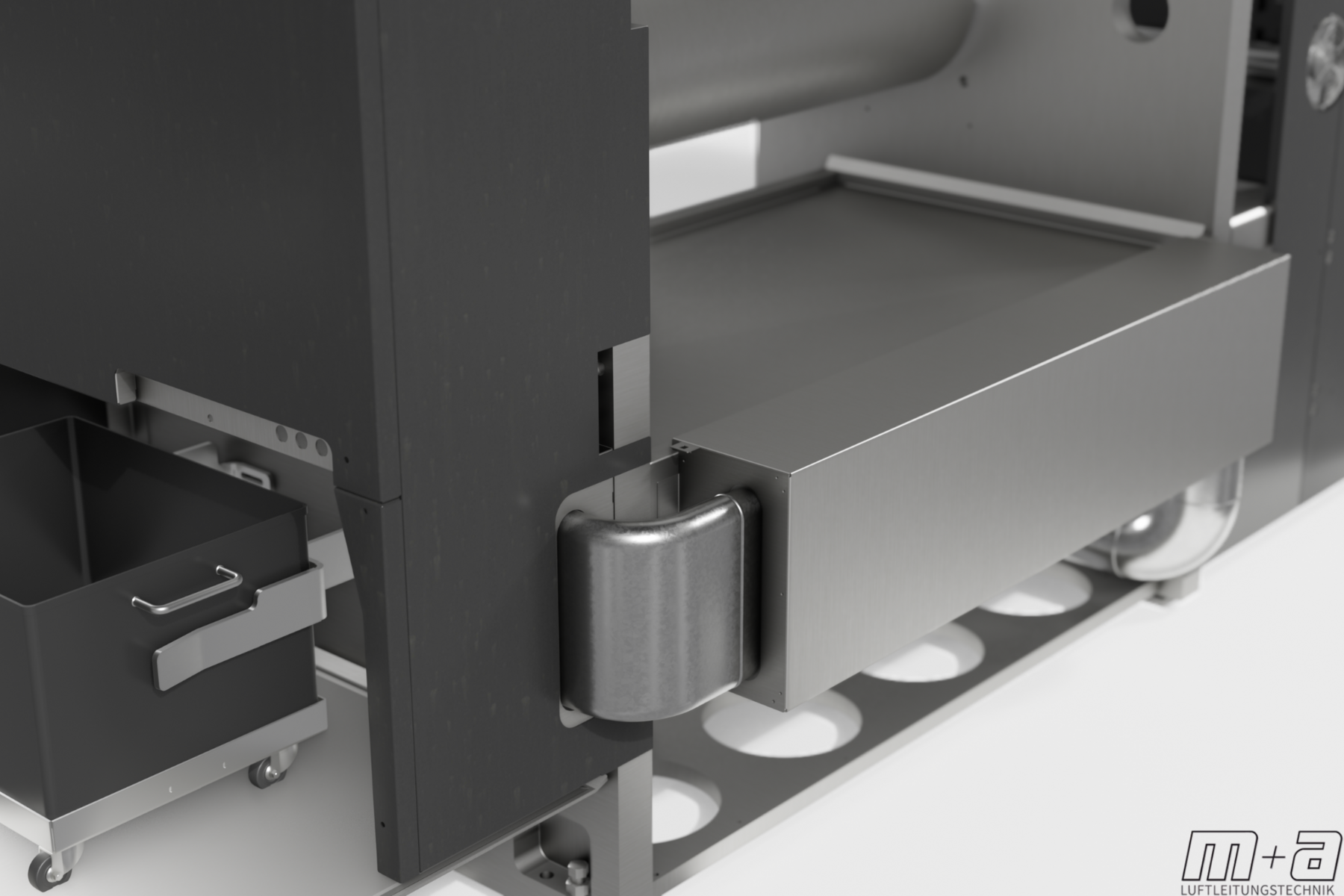

Die Ovalrohre übernehmen zunehmend eine Doppelfunktion: Neben der Luftführung dienen sie als strukturintegrierte Kabelkanäle. Besonders in der neuesten Maschinen-Generation (z. B. MetalCoat 471 & MetalCoat 484) sind unsere Ovalrohre im seitlichen Bereich der Maschine im Gehäuse integriert. Ein Konzept, das sowohl den Platzbedarf reduziert als auch die Wartungsfreundlichkeit und Sicherheit erhöht.

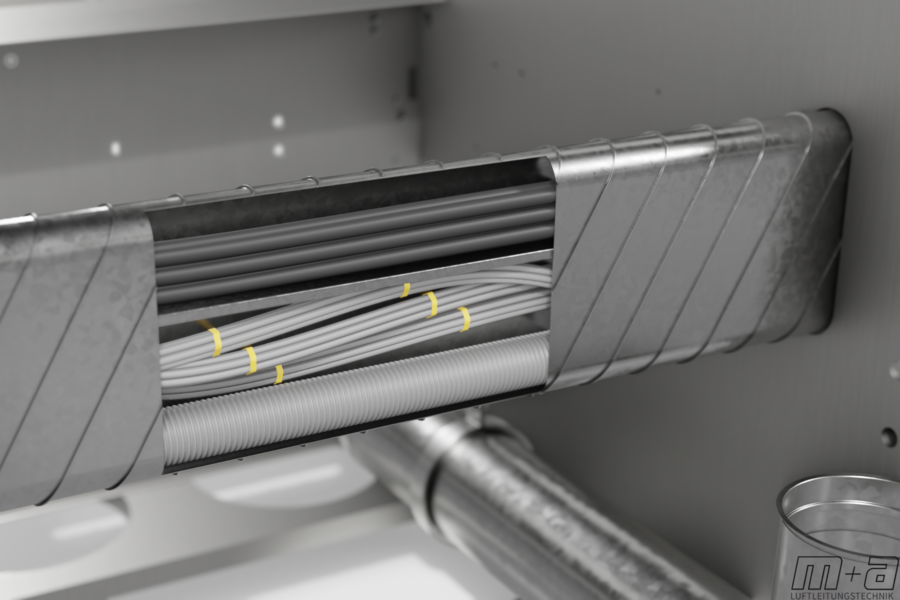

Detailaufnahme eines ovalen Wickelfalzrohrs aus Metall mit verlegten Kabeln im Inneren – strömungsoptimierte Lösung für den Maschinenbau.

3. Explosionsschutz und Ablufttechnik

Ein weiterer wichtiger Einsatzbereich ist die Absaugung von Lösemitteln im Rahmen der integrierten Abluftreinigung. Die lösemittelbeladene Luft muss sicher und effizient abgeführt werden. Unsere ovalen Luftleitungen (kombiniert mit Ventilatorkomponenten und Luftverteilkästen) tragen hier zur kontrollierten, verlustarmen Luftführung bei. In der neuen MetalCoat 484, die sich derzeit im Werkstest befindet, wurden klassische Absaughauben durch direkt in den Trockner integrierte Absauglösungen ersetzt, ein Design, das wir mit exakt angepassten Ovalformstücken unterstützt haben.

Detailaufnahme eines ovalen Wickelfalzrohrs aus Metall im Inneren (leer) – strömungsoptimierte Lösung für den Maschinenbau.

Konstruktive Umsetzung:

CAD-gestützte Planung zur exakten Anpassung an Maschinenstruktur
Integration von Ovalformstücken zur Verbindung zwischen Trockner und Lüftungssystem
Dichte, robuste und wartungsfreundliche Konstruktion – ausgelegt für hohe Temperaturen, Lösungsmitteldämpfe und Vibrationen im Maschinenumfeld
Kombinierte Funktion als Träger für Kabel und Steuerleitungen – klare Trennung von Luft- und Elektrosystemen

Ergebnis & Nutzen für den Kunden:

Platzersparnis durch ovale Rohrform in Maschinenunterbau
Verbesserte Luftführung
Sauberere Maschinenarchitektur durch integrierte Kabelkanäle
Hohe Flexibilität durch modulare Anschlussmöglichkeiten

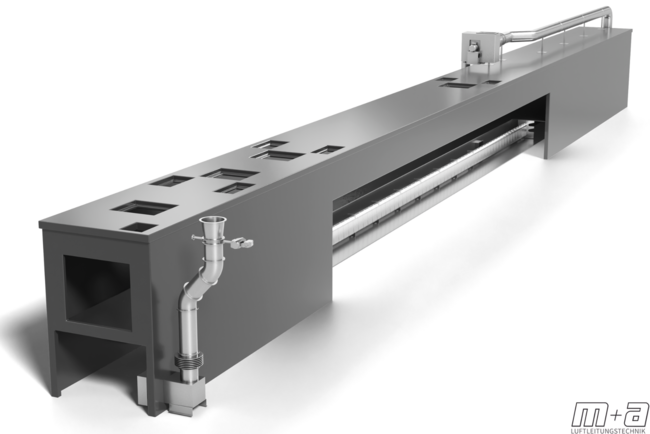

Bild der gesamten Anlage (MetalCoat) Lackierlinie mit MetalCoat 47183 und integrierter Abluftreinigung — Bild der Lackierlinie mit MetalCoat 471 und integrierter Abluftreinigung

Zur Website von Koenig & Bauer MetalPrint: https://metalprint.koenig-bauer.com
